Обснование структуры гидрообъемных многомоторных приводов
Страница 8

Статьи » Модернизация гидрообъемной трансмиссии погрузчика "Амкодор-208" » Обснование структуры гидрообъемных многомоторных приводов

Для работы модульной дозирующей системы в режимах «Деление потока» и «Суммирование потоков» гидрораспределители переключения 21, 22, 23 переводятся соответственно в первую и вторую позиции. Гидрораспределители согласования 24, 25, 26 также переводятся в первую и вторую позиции.

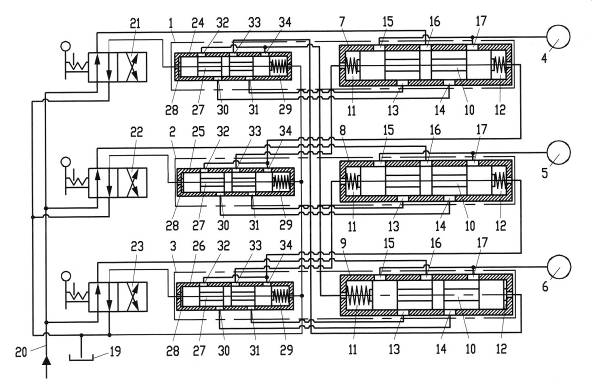

Рис. 18. Трехконтурная двухагрегатная модульная дозирующая система с последовательным включением модулей

Для реализации режима, при котором, например, модули 1, 3 работают в режиме закачки, а модуль 2 в режиме слива рабочей жидкости из напорных магистралей потребителей 4, 5, 6 гидрораспределители 21, 23 переводятся в первую, а гидрораспределитель 22 – во вторую. Гидрораспределители согласования 24, 26 остаются в первой позиции, а гидрораспределитель 25 переводится во вторую.

Жидкость из напорной магистрали 20 источника давления через гидрораспределитель переключения 23, каналы 16, 13 модуля дозирования 9, 31, 33 гидрораспределителя согласования 26 поступают в торцевую рабочую полость 11 модуля дозирования 8, а из полости 12 через каналы 32, 30 гидрораспределителя согласования 26, 14, 17 модуля дозирования 9 поступают в напорную магистраль потребителя 6.

При крайнем положении плунжера 10 модуля дозирования 8 жидкость из напорной магистрали потребителя 5 через каналы 17, 14 модуля дозирования 8, 30, 33 гидрораспределителя согласования 25 поступает в торцевую рабочую полость 11 модуля дозирования 7, а из полости 12 через каналы 34, 31 гидрораспределителя согласования 25, 13, 16 модуля дозирования 8, и гидрораспределитель переключения 22 поступает на слив в бак 19.

При крайнем положении плунжера 10 модуля дозирования 7 жидкость из напорной магистрали 20 источника давления через гидрораспределитель переключения 21, каналы 16, 13 модуля дозирования 7, 31, 33 гидрораспределителя согласования 24 поступает в торцевую рабочую полость 12 модуля дозирования 9, а из полости 11 через каналы 32, 30 гидрораспределителя согласования 24, 14, 17 модуля дозирования 7 в напорную магистраль потребителя 4.

Далее, жидкость поступает в полости 12, 12. 11 модулей дозирования 8, 7, 9 из напорных магистралей: 20 источника давления; 5 потребителя; 20 источника давления. При перемещении плунжеров 10 жидкость поступает в напорные магистрали потребителя 6, в бак 19, напорную магистраль потребителя 4.

Модульное построение дозирующей системы позволяет реализовать также алгоритмы регулирования расхода рабочей жидкости по напорным магистралям потребителей. Возможны следующие варианты технического решения задачи:

отключение потребителя и слив рабочей жидкости из его магистрали в бак;

изменение хода плунжера модуля дозирования;

изменения конструктивного объема полости модуля дозирования.

Отключение потребителя и слив рабочей жидкости из его магистрали в бак достигается введением в модули двухпозиционных регуляторов расхода, позволяющих соединять напорные магистрали со сливом.

Изменение характеристик расхода рабочей жидкости по магистралям потребителей посредством изменения хода плунжеров модулей дозирования достигается фиксированием промежуточного положения плунжеров.
