Проектирование и расчет тепловоза ТЭП 70

Устройство тепловоза и расположение агрегатов

Тепловоз ТЭП 70 магистральный, односекционный мощностью 2940 кВт (4000 л.с.),с передачей переменно-постоянного тока, предназначен для вождения пассажирских поездов

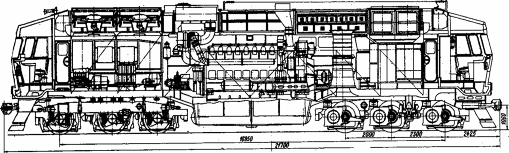

Рис 1

На тепловозе установлен дизель-генератор 1А-9ДГ с дизелем 5Д49 и тяговым синхронным генератором ГС-501.Выпрямительная установка типа УВКТ-5 смонтирована в отдельном шкафу .Тепловоз имеет электрическую передачу переменно-постоянного тока. Тяговый (главный) генератор, якорь которого соединен с коленчатым валом дизеля, вырабатывает электрическую энергию. Эта энергия по силовым кобелям передается шести тяговым электродвигателям, размещенные в тележках. Валы якорей электродвигателей связаны шестернями с осями колесных пар. Тяговые электродвигатели типа ЭД-121 постоянного тока с последовательным возбуждением

Схема охлаждения – двухконтурная , в первом охлаждается вода дизеля ,во втором циркулирует вода водомасленного теплообменника и охладителя наддувочного воздуха . Охлаждающее устройство шахтного типа имеет два вентилятора диаметром 1600 мм с гидростатическим приводом.

Система вентиляции электрических машин и аппаратов централизованная от одного высоконапорного осевого вентилятора , имеющего привод от вала генератора через угловой редуктор

Тормозной компрессор ПК5-25 имеет привод от электродвигателя постоянного тока.

Кузов тепловоза – цельнонесущий , раскосо-ферменной конструкции с двумя кабинами машиниста

Тележки бесчелюстные .Тепловоз оборудуется электродинамическим тормозом

• Развеска тепловоза
• Составление кинематической схемы привода вспомогательных агрегатов и определение затрат мощности на их привод
• Схема колесно-моторного блока тепловоза-образца и определение передаточного отношения тягового редуктора
• Составление схемы рессорного подвешивания тележки и определение динамических параметров тепловоза
• Построение тяговой характеристики тепловоза и определение его кпд
• Определение пробега тепловоза между наборами топлива
