Измерительные приборы для испытания двигателя ЯМЗ‑236М2
Страница 5

Для измерения расхода топлива на установившемся режиме используют метод измерения времени расхода определенных объемов или масс порций топлива. Объемный способ применяется при испытаниях карбюраторных двигателей. Топливо поступает к карбюратору или из топливного бака, или из предварительно заполненных емкостей, объем которых известен. При замере питание двигателя переключают на мерные объемы и определяют время расходования определенного объема топлива.

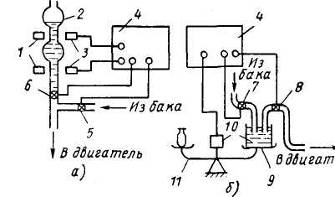

Подача топлива из мерного объема осуществляется вручную, а при использовании специальных приборов автоматически. На рис. 4 показаны схемы для автоматического измерения расхода топлива.

а – объемным; б – массовым; 1 – осветители; 2 – мерная емкость; 3 – фотодиоды; 4 – блок автоматики; 5-8 – электромагнитные вентили; 9 – расходный бак; 10 – датчик; 11 – весы

Рис. 4. Схемы автоматического измерения расхода топлива

Массовый способ определения расхода топлива применяется при испытании дизелей.

Питание двигателя воздухом. Питание воздухом осуществляется через воздушный фильтр испытуемого двигателя, а в том случае, если необходимо измерить расход воздуха, – через воздухомер или мерный насадок. Наибольшее распространение получили объемные расходомеры, аналогичные по устройству роторно-лопастным нагнетателям. Счетчик расходомера непрерывно показывает расход воздуха. Часовой расход воздуха определяют путем измерения расхода воздуха в единицу времени и соответствующего пересчета.

При установке воздухомера и трубопроводов, соединяющих его с карбюратором, изменяется сопротивление на входе во впускную систему, что часто приводит к возникновению во впускном тракте резонансных колебаний. Вследствие этого изменяется наполнение, а на некоторых режимах искажается характеристика двигателя (возникают «провалы»). Для того чтобы исключить эти нежелательные явления, воздухомер следует соединять с двигателем через промежуточную емкость с демпфирующей стенкой и при необходимости изменять регулировку карбюратора.

Отвод отработавших газов. Отработавшие и картерные газы содержат вредные для здоровья человека вещества и должны быть полностью отведены за пределы помещений испытательной станции. Газы отводятся или через общий для всей испытательной станции коллектор, или через индивидуальную для каждой установки систему. Согласно ГОСТ устройство для отвода отработавших газов не должно создавать противодавления у выходного отверстия выпускного трубопровода двигателя более 20 мм рт. ст. (3,6 кН/м2).

Общий коллектор обычно устанавливается на испытательных станциях с большим числом тормозных стендов. Они оборудуются вытяжными насосами, обеспечивающими допускаемое противодавление, глушителем и очистными устройствами.

По другим правилам двигатель должен испытываться с выпускной системой автомобиля, для которого предназначен испытуемый двигатель (международный стандарт R‑1585; DIN). В этих случаях в отводные трубопроводы отработавшие газы поступают из выпускной системы после глушителя автомобиля.

Охлаждение двигателя. Устройство для охлаждения двигателя, установленного на стенде, предназначено для поддержания постоянной температуры жидкости в системе охлаждения двигателя в пределах 80–90°С. Применяются две системы охлаждения двигателя: с замкнутой циркуляцией жидкости и разомкнутой циркуляцией жидкости (с добавлением холодной воды из водопроводной сети).
