Расчет объемов топливных баков и подсистем РБ
Страница 3

Статьи » Разгонный блок для довыведения космического аппарата навигации » Расчет объемов топливных баков и подсистем РБ

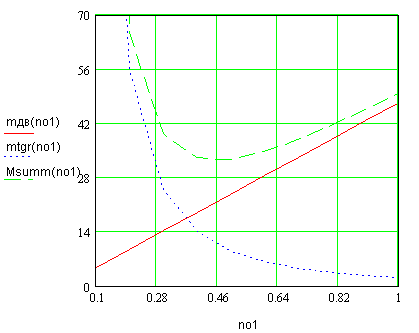

При перегрузке 0.5 будет получена минимальная суммарная масса двигателя и гравитационных потерь, равная 32.744.

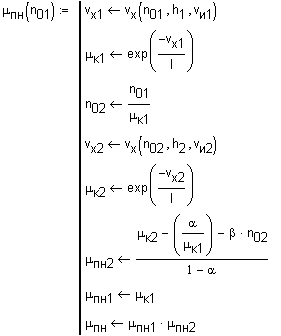

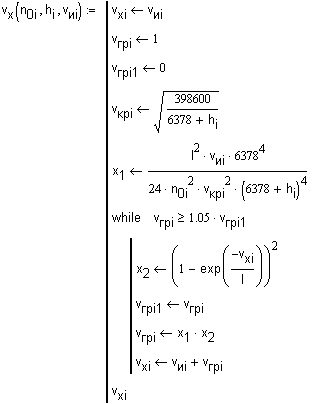

Оптимизация начальной перегрузки моноблочного РБ при двух-импульсном перелете по максимальному значению относительной массы ПН.

Исходные данные:

Начальная масса ТКА, кг:

Высота начальной орбиты, км:

Высота конечной орбиты, км:

Импульсная скорость в перигее, км/с:

Импульсная скорость в апогее, км/с:

Массовый коэффициент двигателя:

Массовый кэффициент ПГС:

Массовый коэффициент служебных систем:

Массовый коэффициент несущих конструкций:

Удельный импульс топлива, км/с:

Диапазон варьирования начальной перегрузки

на первом импульсе:

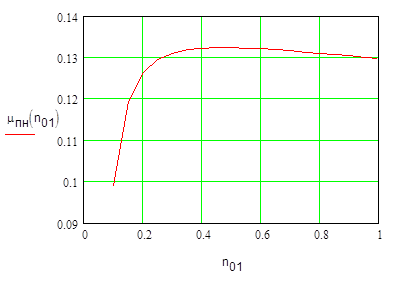

Зависимость относительной массы ПН от начальной перегрузки на первом импульсе:

Выбор перегрузки и результаты расчета:

Оптимальное значение начальной перегрузки на первом импульсе:

Оптимальное значение начальной перегрузки на втором импульсе:

Относительная масса ПН:

Масса ПН, кг:

Масса топлива на первый импульс, кг:

Масса топлива на второй импульс, кг:

Время работы ДУ для первого импульса, с:

Время работы ДУ для второго импульса, с:

Вывод:

Оптимальное значение перегрузки равно 0.5 при значении целевой функции, равном 0,132.

Страницы: 1 2 3
