Насосы и быстроходные гидромоторы с наклонным диском
Страница 4

Статьи » Модернизация гидрообъемной трансмиссии погрузчика "Амкодор-208" » Насосы и быстроходные гидромоторы с наклонным диском

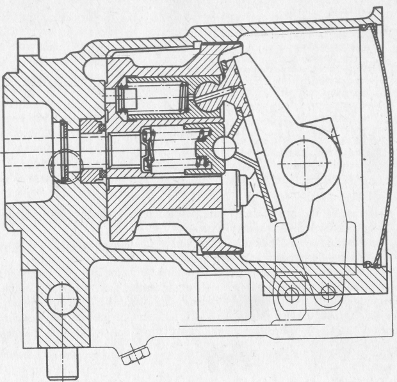

Рис.36. Регулируемый быстроходный насос «Вердис» ограниченного давления с наклонным диском

Использование низкого давления снижает требования к точности изготовления деталей и качеству применяемых материалов. При малом давлении можно принять небольшое отношение хода поршня к его диаметру и за счет этого при допустимой максимальной скорости поршня получить высокий коэффициент быстроходности, а следовательно, уменьшить удельную массу насоса. Кроме того, при малом давлении уменьшаются нагрузки, действующие на детали, что позволяет уменьшить их размеры, а следовательно, дополнительно снизить массу насоса.

Ниже приведены параметры двух насосов «Вердис», выпускаемых фирмой «Паркер Ханнифин – НМФ» (ФРГ).

Тип насоса

033

055

Рабочий объем, см

32,8

57,4

Частота вращения, об/мин

номинальная

3000

максимальная

4000

Коэффициент быстроходности, см/мин:

номинальный

9600

11600

максимальный

12800

15500

Мощность, кВт:

номинальная

34

58,8

максимальная

45

78,8

Масса, кг

12

Удельная масса, кг/кВт:

номинальная

0,35

0,20

минимальная

0,27

0,15

Несмотря на небольшое рабочее давление, насосы для заданной мощности имеют весьма малую массу.

Все сказанное не исключает развития первого направления совершенствования гидромашин, т.е. повышения их рабочего давления.
