Эргономические требования
Страница 1

Одним из основных требований, предъявляемых к любому современному малому судну, является обеспечение определяемой его назначением и размерами степени комфорта - удобства пребывания людей на судне во время плавания, удобства работы при выполнении каждым членом экипажа его обязанностей.

Немаловажное значение при проектировании малого судна имеет учет физических и физиологических возможностей человека как составной части системы "судно - человек". Эргономика - это наука о приспособлении орудия, машины, судна к человеку, параметры которого практически постоянны. Подчеркнем: орудия к человеку, а не наоборот, как это нередко получается в результате плохой работы конструкторов. Основная задача этой науки - создать условия, при которых труд человека, в данном случае - труд при эксплуатации малого судна, проходит с минимальными физическими и моральными затратами. Естественно, меньшая утомляемость, удобство выполнения работ, полноценный отдых сменившихся с вахты являются и важными факторами обеспечения безопасности плавания.

Учет рекомендаций эргономики при разработке чертежей позволяет избежать грубых просчетов и вызванных ими переделок готового судна. На рисунке 1.5: габариты человека в разных положениях.

плавстредство транспорт речной потребитель

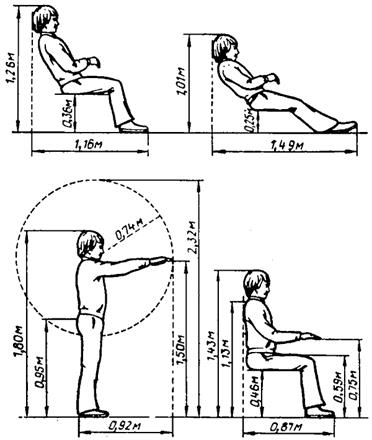

Рисунок 1.5 Габариты человека в разных положениях

Рассмотрим некоторые вопросы применения эргономики при проектировании парусных яхт, хотя в принципе сказанное будет относиться и к моторным судам.

На чисто гоночных яхтах эргономические требования учитываются в первую очередь - при компоновке и оборудовании кокпита, размещении плавучестей, проектировании и установке дельных вещей и устройств. На крейсерских и крейсерско-гоночных яхтах круг проблем, естественно, значительно шире, поскольку речь идет уже об обеспечении обитаемости судна при нахождении на его борту людей в течение длительного срока. Расширяется сама номенклатура "рабочих мест" и бытовых помещений, существенно усложняются требования к уровню комфорта, поскольку необходимо обеспечить полноценный отдых между вахтами; важную роль имеет разработка мебели и интерьеров с соблюдением всех существующих норм безопасности, освещенности, вентиляции и т.п.

Как правило, оборудуются (считая с носа) парусный отсек, носовые спальные места, шкафы и санблок, салон, камбуз и штурманский уголок, койки под кокпитом, двигатель.

Одно из основных требований эргономики сводится к тому, чтобы наиболее важные размеры внутренних помещений, рабочих мест и всего оборудования малого судна рассчитывались в соответствии с ростом - размерами человека. Как правило, у нас назначение размеров производится в соответствии с усредненными антропометрическими данными мужской части населения страны. Такой подход позволяет без затруднений эксплуатировать спроектированный объект, по крайней мере, 90% мужчин.

Несколько практических замечаний. Так, при проектировании к размерам тела необходимо прибавлять толщину одежды. Естественно, что по возможности необходимо предусматривать не средние, а максимальные размеры человека, добиваться размещения людей без каких-либо стеснений.

Ширина сиденья должна быть не менее 550-600 мм при глубине 400-480 мм. Наклон спинки при этом должен составлять 5-15°, а уклон сиденья - 0-3°. Для диванов, используемых в качестве коек, удобно приспособить откидную спинку для сидения.

Минимальные размеры прохода через переборку - 500 X 1000 мм; при этом желательно, чтобы верхняя кромка выреза прохода находилась как можно ближе к уровню высоты стоящего человека.

Для доступа к полкам за зашивкой в ней делаются отверстия (чаще всего овальные) высотой минимум 100 мм и шириной минимум 125 мм- для двух рук или одной руки по локоть либо же на 45 мм больше величины укладываемого на эту полку предмета - для доступа кисти одной руки.

Трап схода в каюту должен иметь ступеньки не менее: шириной - 250 мм, глубиной - 200 мм (150 мм- для скоб-трапа). Расстояние между ступеньками не должно превышать 300 мм. При широких трапах ступеньки могут иметь слом посередине ширины - с подъемом от ДП к бортам - для удобства на крене.

Туалет в плане должен иметь самое малое 600 X 650 (глубина) мм. Перед умывальником с минимальными размерами 200 X 300 должно быть пространство не менее 500 мм.
